ЛК-ХХПД ИнГаАс фотодетектор велике брзине
- Широки пропусни опсег, велика брзина
- Високи одзив
- Инцорпоратед Биас-Т
- Улаз високог засићења
- Херметички затворен, СМА конектор
- Ниска тамна струја, висок однос сигнал-шум.
- Фактор мале форме.
Опис производа
ЛК-ХХПД је детекторски модул велике брзине погодан за дигиталне и аналогне апликације, са ИнГаАс ПИН фотодиодом која покрива таласне дужине од 1250 до 1650 нм. Нуди пропусни опсег од 12 ГХз или 18 ГХз и ради на +5В напајање. Модул је компатибилан са стандардним сингле-моде 9/125μм влакнима и има СМА конектор за РФ излаз са импедансом од 50 ома.
ЛК-ХХПД погодан за апликације са великом брзином преноса података, херметички је затворен ради заштите од фактора околине, обезбеђујући поузданост и дуговечност. Има лаган дизајн, са масом мањом од 23 грама, што је корисно за преносиве апликације или апликације са ограниченим простором. Модул је сертификован у складу са Директивом о ограничењу опасних супстанци (РоХС) 2.0, што показује поштовање еколошких и безбедносних стандарда.
Техничке спецификације
| Типична и апсолутна максимална оцена | ||||
|---|---|---|---|---|
| Параметар | Сим. | Тип | Оцењивање | Јединица |
| Температура складиштења | TаКСКСо | -45 ～ +85 | -55 ～ +100 | ℃ |
| Опсег температуре радног кућишта | TC | 25 | -40 ～ +85 | ℃ |
| Биас Волтаге | VR | 5 | +4.75 ～ +5.25 | V |
| Оптичка улазна снага | Пин | 0 | +13 | дБм |
| Оптичка снага сагоревања | PB | - | +16 | дБм |
| Температура лемљења олова | Tp | 280 (10 с) | 330 (10 с) | ℃ |
| Електричне/оптичке карактеристике (ТC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Параметар | сим | Тест услов | Вредности параметара | Јединица | ||
| Распон таласне дужине | λ | - | 1000 ～ 1650 | nm | ||
| Фреквенцијски опсег | - | - | Кс - Банд | Ку - Банд | - | |
| Мала ширина сигнала | f-КСНУМКСдБ | TC = 22 ± 3 ℃ | 0.3 ～ 12 | 0.8 ～ 18 | ГХз | |
| Одговорност | Re | VR =+5 В, Пin = 10мВ | λ = 1310 нм | ≥ 0.75 | ≥ 0.75 | А/В |
| λ = 1550 нм | ≥ 0.7 | ≥ 0.7 | ||||
| Излаз ВСВР | ВСВР | - | ≤ 2 | ≤ 2.2 | - | |
| Амплитуде Флатнесс | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| Оптичка снага засићења | Ps | VR =+5 В, λ = 1550 нм АЦ Модулатед |
13 | дБм | ||
| Излазна снага РФ засићења | Pнапоље | - | -КСНУМКС | дБм | ||
| Дарк Цуррент | Id | VR = 5 В | ≤ 10 | nA | ||
| Излазна импеданса | RL | - | 50 | Ω | ||
● Типичне криве одзива

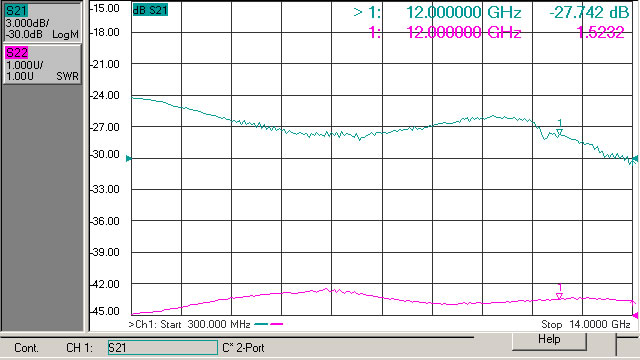

（ Слика 1 Кс – Фреквенцијски одзив фотодетектора опсега）
(Слика 2 Ку - Фреквентни одзив фотодетектора у опсегу)

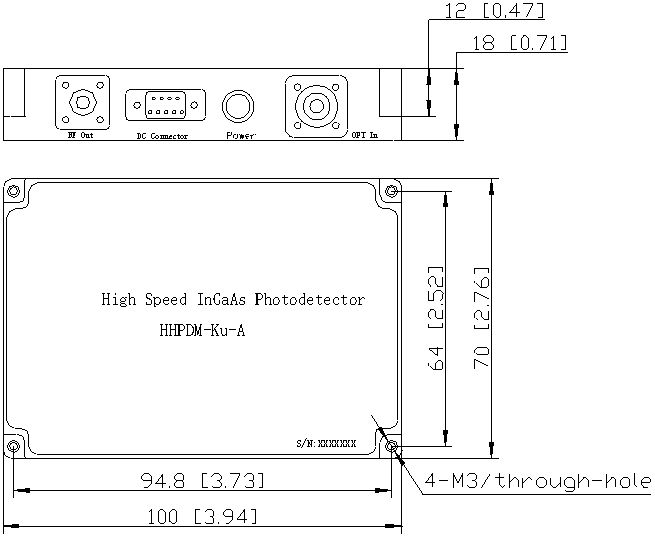

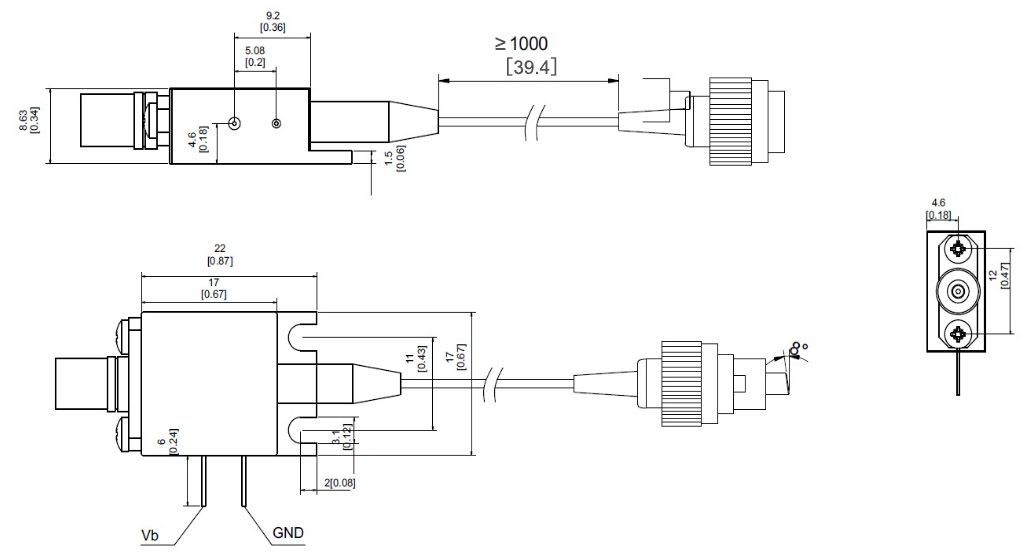

● Димензије и игле (јединица: инчи)
РФ конектор: СМА конектор
●Информације за наручивање
Лист 1:
| код | Аналог Бандвидтх |
| X | 0.3 ～ 12 ГХз |
| Ku | 0.8 ～ 18 ГХз |
Лист 2:
| код | Конектор | примедба |
| N | Нема конектора | Сингле-моде 9 / 125 μм фибер пигтаил |
| A | ФЦ / АПЦ |
● Мере опреза
Радијус савијања влакана није мањи од 20 мм да би се избегло оштећење влакана.
Уверите се да је фасета за спајање влакана чиста пре него што је повежете на опто коло.
За складиштење, транспорт и употребу потребна је одговарајућа ЕСД заштита.
Сви наши стандардни фотодетектори могу се прилагодити у модуле！
Примене
Комуникација оптичким влакнима
Радарска обрада информација
Елецтрониц Варфаре
Тестирање и мерење сигнала велике брзине
Безбедност и надзор
