ЛК-АМПД-С ИнГаАс фотодетектор велике брзине са појачаним микроталасима
- Велика брзина, широки пропусни опсег
- Инцорпоратед Биас-Т
- О/Е хибридни интегрисани
- Високо појачање, низак шум, широкопојасни
- Херметички затворен, СМА конектор
- Ниска тамна струја, висок однос сигнал-шум.
- Фактор мале форме.
Опис производа
ЛК-АМПД-С је хибрид ИнГаАс фотодиоде и нискошумног појачала, дизајниран за широк оптички одзив од 1000 до 1650 нм и нуди РФ појачање од 15 дБ. Пружа перформансе велике брзине са пропусним опсегом од 12ГХз и 18ГХз, а напаја га +5В напајање.
Овај модул је компатибилан са стандардним једномодним влакном од 9/125 μм и има СМА конектор са импедансом од 50 ома.
ЛК-АМПД-С је херметички затворен ради заштите животне средине и има лагани дизајн, са масом мањом од 23 грама. У складу је са Директивом о ограничењу опасних супстанци (РоХС) 2.0, обезбеђујући одрживост животне средине и поштовање строгих безбедносних стандарда.
Техничке спецификације
| Типична и апсолутна максимална оцена | ||||
|---|---|---|---|---|
| Параметар | Сим. | Тип | Оцењивање | Јединица |
| Температура складиштења | TаКСКСо | -45 ～ +85 | -55 ～ +100 | ℃ |
| Опсег температуре радног кућишта | TC | 25 | -40 ～ +85 | ℃ |
| Биас Волтаге | VR | +5 | +5 ～ +9 | V |
| Оптичка улазна снага | Пин | 0 | +10 | дБм |
| Оптичка снага сагоревања | PB | - | +13 | дБм |
| Температура лемљења олова | Tp | 280 (10 с) | 330 (10 с) | ℃ |
| Електричне/оптичке карактеристике (ТC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Параметар | сим | Тест услов | Вредности параметара | Јединица | ||
| Распон таласне дужине | λ | - | 1000 ～ 1650 | nm | ||
| Фреквенцијски опсег | - | - | Кс - Банд | Ку - Банд | - | |
| Мала ширина сигнала | f-КСНУМКСдБ | TC = 22 ± 3 ℃ | 0. 3 ～ 12 | 0. 8 ～ 19.5 | ГХз | |
| Одговорност | Re | VR =+5В, Пin =10мВ | λ = 1310 нм | ≥ 0.8 | ≥ 0.85 | А/В |
| λ = 1550 нм | ≥ 0.85 | ≥ 0.8 | ||||
| Амплитуде Флатнесс | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Оптичка снага засићења | Ps | VR =+ 5 В, λ = 1550 нм АЦ Модулатед |
10 | дБм | ||
| Појачање РФ сигнала (типично) | G | - | 15 ± 1 | dB | ||
| Излазна снага РФ засићења | Pнапоље | - | +3 | дБм | ||
| Излаз ВСВР | ВСВР | - | ≤ 2 | - | ||
| Излазна импеданса | RL | - | 50 | Ω | ||
● Типичне криве одговора

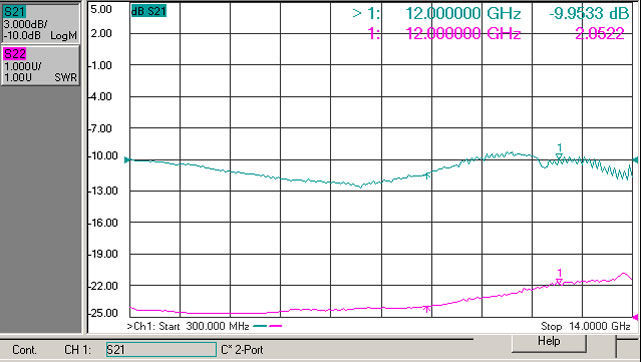

（ Фиг. 1 Кс - Фреквентни одзив фотодетектора у опсегу)

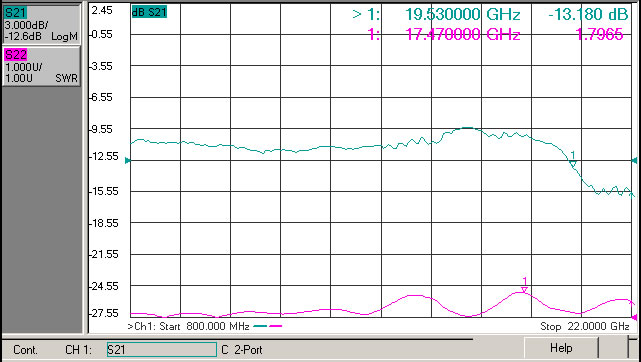

（ Фиг. 2 Ку - Фреквентни одзив фотодетектора）

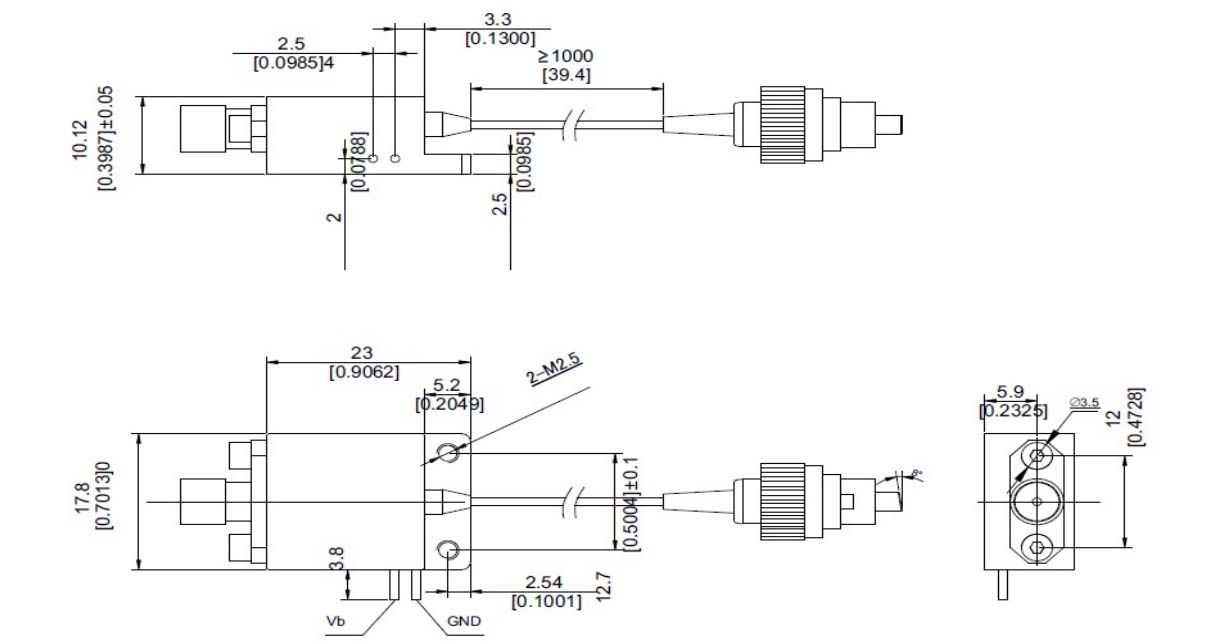

●Димензије и игле (Јединица: мм[ инч])
РФ конектор: СМА
●Информације за наручивање
Лист 1:
| код | Појачање РФ сигнала | примедба |
| S | 15 дБ | Типична и централна фреквенција |
Лист 2:
| код | Аналог Бандвидтх |
| X | 0. 3 ～ 12 ГХз |
| Ku | 0. 8 ～ 19.5 ГХз |
Лист 3:
| код | Конектор | примедба |
| N | Нема конектора | Сингле-моде 9 / 125 μм фибер пигтаил |
| A | ФЦ / АПЦ | |
| P | ФЦ / ПЦ |
● Мере опреза
Радијус савијања влакана не мањи од 20 мм да би се избегло оштећење влакана.
Уверите се да је фасета за спајање влакана чиста пре него што је повежете на опто коло.
За складиштење, транспорт и употребу потребна је одговарајућа ЕСД заштита.
Сви наши стандардни фотодетектори могу се прилагодити у модуле！
Примене
Радарска обрада информација
Елецтрониц Варфаре
Антенна Меасуремент
Фибер Оптиц Цоммуницатионс
Безбедност и надзор
