ЛК-ФЦАМПД појачани РФ ИнГаАс фотодетектор
- Широки пропусни опсег
- Инцорпоратед Биас-Т
- О/Е хибридни интегрисани
- Високо појачање, низак шум, широкопојасни
- СМА конектор
- Ниска тамна струја, висок однос сигнал-шум
- Фактор мале форме.
Опис производа
ЛК-ФЦАМПД је фузија оптичке и електронске технологије, која интегрише широкопојасну ИнГаАс фотодиоду са нискошумним појачалом. Овај уређај је осетљив на таласне дужине између 1000 и 1650 нм, захваљујући ИнГаАс ПИН фотодиоди, а појачало са ниским нивоом шума обезбеђује РФ појачање у распону од 20 до 30 дБ.
ЛК-ФЦАМПД нуди конфигурабилне опције пропусног опсега, укључујући 1 гигахерц, 2.5 гигахерца и прилагодљиве пропусне опсеге до максимално 5 гигахерца. Уређај ради на +5-волтно напајање и има стандардни ФЦ (фаце-цонтацтед) оптички конектор за оптички улаз. РФ излаз је олакшан преко СМА компатибилног конектора, који је усклађен са импедансом од 50 ома.
ЛК-ФЦАМПД је лаган, са масом мањом од 25 грама, што га чини погодним за различите преносиве и компактне апликације. Сертификован је да је у складу са Директивом о ограничењу опасних супстанци (РоХС) 2.0, што указује на његову посвећеност еколошким и безбедносним стандардима.
Техничке спецификације
| Типична и апсолутна максимална оцена | ||||
|---|---|---|---|---|
| Параметар | Сим. | Тип | Оцењивање | Јединица |
| Температура складиштења | TаКСКСо | -45 ～ +85 | -55 ～ +100 | ℃ |
| Опсег температуре радног кућишта | TC | 25 | -40 ～ +70 | ℃ |
| Биас Волтаге | VR | +5 | +4.75 ～ +5.25 | V |
| Оптичка улазна снага | Пин | 0 | +5 | дБм |
| Оптичка снага сагоревања | PB | - | +13 | дБм |
| Температура лемљења олова | Tp | 280 (10 с) | 330 (10 с) | ℃ |
| Електричне/оптичке карактеристике (ТC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| Параметар | сим | Тест услов | Вредности параметара | Јединица | |||
| Распон таласне дужине | λ | - | 1000 ～ 1650 | nm | |||
| Фреквенцијски опсег | - | - | Л - Банд | С - Банд | CM | - | |
| Мала ширина сигнала | f-КСНУМКСдБ | TC = 22 ± 3 ℃ | КСНУМКС ~ КСНУМКС | КСНУМКС ~ КСНУМКС | КСНУМКС ~ КСНУМКС | ГХз | |
| Одговорност | Re | VR =+5В, Пin =1мВ | λ = 1310 нм | ≥ 0.85 | ≥ 0.90 | ≥ 0.90 | А/В |
| λ = 1550 нм | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Појачање РФ сигнала | G | - | 30 ± 2 | 20 ± 2 | 20 ± 2 | dB | |
| Амплитуде Флатнесс | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | dB | |
| Излаз ВСВР | ВСВР | - | ≤ 2 | ≤ 2 | ≤ ± 2.2 | - | |
| Оптичка снага засићења | Ps | VR = +5 В, λ = 1550 нм АЦ Модулатед |
+5 | дБм | |||
| Излазна снага РФ засићења | Pнапоље | - | 15 | дБм | |||
| Дарк Цуррент | ID | - | ≤КСНУМКС | nA | |||
| Излазна импеданса | RL | - | 50 | Ω | |||
● Типичне криве одговора

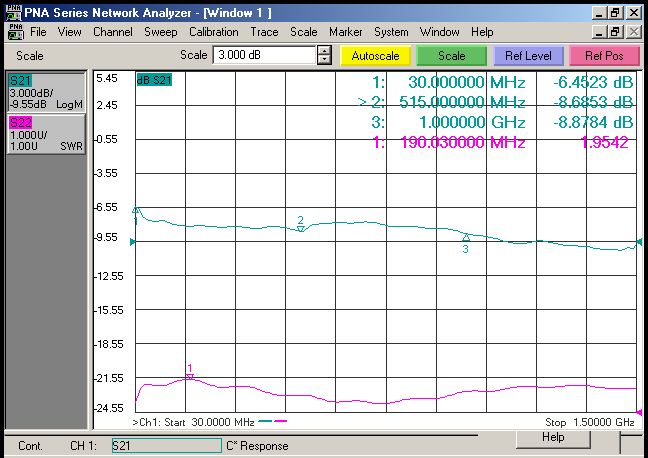

（ Фиг. Фреквентни одзив ФЦАМПД ИнГаАс фотодетектора 1 Л-појас)

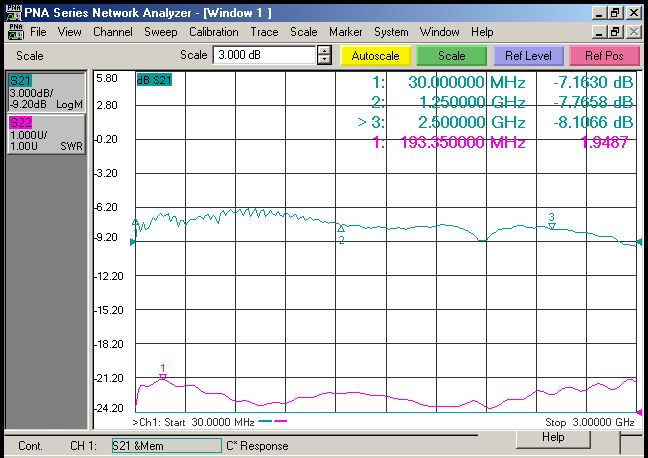

（ Фиг. Фреквентни одзив 2 С-појасног ФЦАМПД ИнГаАс фотодетектора）
（ Фиг. Фреквентни одзив ФЦАМПД ИнГаАс фотодетектора 3 Ц-опсега）
● Димензије и игле (јединица: мм[инч])
Оптички конектор: ФЦ (фаце-цонтацтед) оптички конектор
РФ конектор: СМА
● Информације о наручивању
Лист 1:
| код | Аналог Бандвидтх |
| L | 0.03 ～ 1 ГХз |
| S | 0.03 ～ 2.5 ГХз |
| CM | Прилагођавање (≦ 5ГХз) |
● Мере опреза
Уверите се да је фасета за спајање влакана чиста пре него што је повежете на опто коло.
РФ интерфејс и оптички интерфејс морају бити покривени поклопцем за прашину када се не користе.
За складиштење, транспорт и употребу потребна је одговарајућа ЕСД заштита.
Сви наши стандардни фотодетектори могу се прилагодити у модуле！
Примене
Радарска обрада информација
Елецтрониц Варфаре
Антенна Меасуремент
Фибер Оптиц Цоммуницатионс
Безбедност и надзор
