ЛК-АМПД-Д ИнГаАс фотодетектор велике брзине са појачаним микроталасима
- Велика брзина, широки пропусни опсег
- Инцорпоратед Биас-Т
- О/Е хибридни интегрисани
- Високо појачање, низак шум, широкопојасни
- Херметички затворен, СМА конектор
- Ниска тамна струја, висок однос сигнал-шум.
- Фактор мале форме.
Опис производа
ЛК-АМПД-Д је фузија оптичких и електронских компоненти, која садржи ИнГаАс фотодиоду широког спектра и појачало са минималним шумом. ИнГаАс ПИН фотодиода има опсег осетљивости од 1000 до 1650 нм. Нискошумно појачало има РФ појачање од 30 дБ.
ЛК-АМПД-Д је способан да испоручује пропусни опсег од 12 ГХз или 20 ГХз. Овај уређај функционише са напајањем од +9В. Дизајниран је да ради са стандардним једномодним влакном од 9/125 μм као улазом. РФ излаз има конектор типа СМА који је усклађен са импедансом од 50 ома.
ЛК-АМПД-Д је запечаћен на начин који спречава улазак влаге и других загађивача, а има тежину мању од 23 грама. Сертификован је да испуњава захтеве Директиве о ограничењу опасних супстанци (РоХС) 2.0.
Техничке спецификације
| Типична и апсолутна максимална оцена | ||||
|---|---|---|---|---|
| Параметар | Сим. | Тип | Оцењивање | Јединица |
| Температура складиштења | TаКСКСо | -45 ～ +85 | -55 ～ +100 | ℃ |
| Опсег температуре радног кућишта | TC | 25 | -40 ～ +85 | ℃ |
| Биас Волтаге | VR | +9 | +9 ～ +12 | V |
| Оптичка улазна снага | Пин | 0 | +10 | дБм |
| Оптичка снага сагоревања | PB | - | +13 | дБм |
| Температура лемљења олова | Tp | 280 (10 с) | 330 (10 с) | ℃ |
| Електричне/оптичке карактеристике (ТC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Параметар | сим | Тест услов | Вредности параметара | Јединица | ||
| Распон таласне дужине | λ | - | 1000 ～ 1650 | nm | ||
| Фреквенцијски опсег | - | - | Кс - Банд | Ку - Банд | - | |
| Мала ширина сигнала | f-КСНУМКСдБ | TC = 22 ± 3 ℃ | 0. 3 ～ 12 | 2 ～ 20 | ГХз | |
| Одговорност | Re | VR =+9В, Пin =10мВ | λ = 1310 нм | ≥ 0.8 | ≥ 0.85 | А/В |
| λ = 1550 нм | ≥ 0.85 | ≥ 0.8 | ||||
| Амплитуде Флатнесс | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Оптичка снага засићења | Ps | VR = +9 В, λ = 1550 нм АЦ модулисан | +10 | дБм | ||
| Појачање РФ сигнала | G | - | 30 ± 1 | dB | ||
| Излазна снага РФ засићења | Pнапоље | - | +10 | дБм | ||
| Излаз ВСВР | ВСВР | - | ≤ 2 | - | ||
| Излазна импеданса | RL | - | 50 | Ω | ||
●Типичне криве одговора

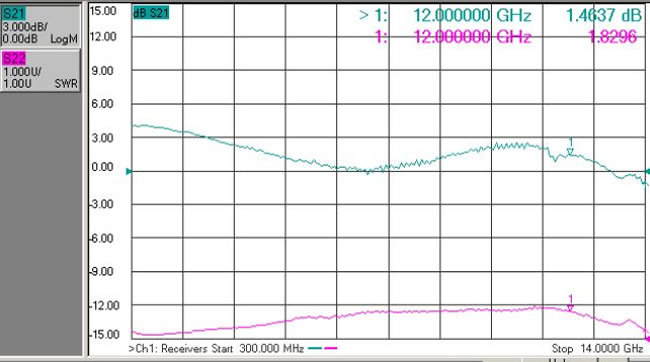

（ Фиг. 1 Фреквентни одзив фотодетектора Кс-Банд)

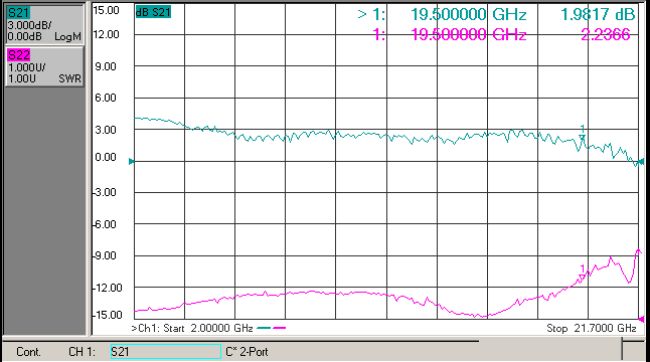

（ Фиг. 2 Ку - Фреквентни одзив фотодетектора）

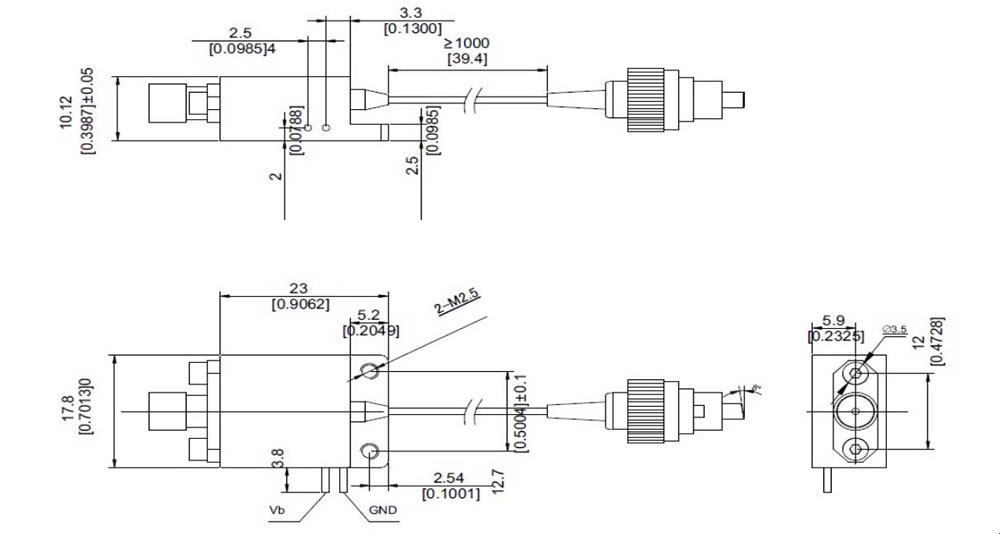

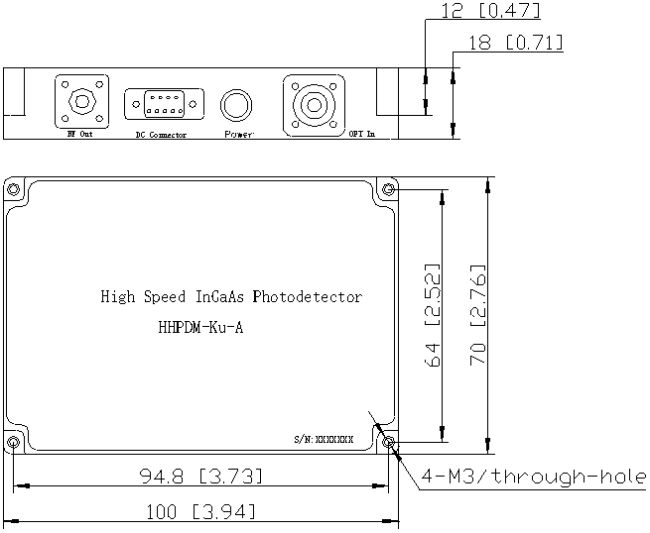

●Димензије и игле (Јединица: мм[ин])
РФ конектор: СМА
●Информације за наручивање
Лист 1:
| код | Појачање РФ сигнала | примедба |
| D | 30 дБ | Типична и централна фреквенција |
Лист 2:
| код | Аналог Бандвидтх |
| X | 0. 3 ～ 12 ГХз |
| Ku | 2 ～ 20 ГХз |
Лист 3:
| код | Конектор | примедба |
| N | Нема конектора | Сингле-моде 9 / 125 μм фибер пигтаил |
| A | ФЦ / АПЦ | |
| P | ФЦ / ПЦ |
●Мере предострожности
Радијус савијања влакана не мањи од 20 мм да би се избегло оштећење влакана.
Уверите се да је фасета за спајање влакана чиста пре него што је повежете на опто коло.
За складиштење, транспорт и употребу потребна је одговарајућа ЕСД заштита.
Сви наши стандардни фотодетектори могу се прилагодити у модуле！
Примене
Радарска обрада информација
Елецтрониц Варфаре
Антенна Меасуремент
Фибер Оптиц Цоммуницатионс
Безбедност и надзор
