ЛК-ФЦПД ИнГаАс фотодетектор
- Широки пропусни опсег
- Инцорпоратед Биас-Т
- О/Е хибридни интегрисани
- Низак ниво шума, широкопојасни
- СМА конектор
- Ниска тамна струја, висок однос сигнал-шум.
- Фактор мале форме.
Опис производа
Фибер-цоуплед фотодетецтор (ФЦПД) је напредни оптоелектронски хибридни систем, који укључује широкопојасну фотодиоду индијум галијум арсенида (ИнГаАс). ИнГаАс ПИН фотодиода је дизајнирана да одговори на таласне дужине у распону од 1000 до 1650 нанометара. ЛК-ФЦПД је способан да обезбеди пропусни опсег од 1 гигахерца, 2.5 гигахерца и нуди прилагодљива решења са максималном могућношћу пропусног опсега од 8 гигахерца. Уређај се напаја напоном напајања +5 волти и опремљен је стандардним ФЦ (фаце-цонтацтед) оптичким конектором за оптички улаз. Радио фреквенцијски (РФ) излаз је олакшан преко СМА компатибилног конектора, који је усклађен са импедансом од 50 ома.
ЛК-ФЦПД је лаган, мање од 15 грама, што је погодно за апликације које захтевају минималну масу. Уређај је усклађен са Директивом о ограничењу опасних супстанци (РоХС) 2.0, чиме се осигурава да испуњава строге еколошке и безбедносне прописе.
Техничке спецификације
| Типична и апсолутна максимална оцена | ||||
|---|---|---|---|---|
| Параметар | Сим. | Тип | Оцењивање | Јединица |
| Температура складиштења | TаКСКСо | -45 ～ +85 | -55 ～ +100 | ℃ |
| Опсег температуре радног кућишта | TC | 25 | -40 ～ +70 | ℃ |
| Биас Волтаге | VR | +5 | +4.75 ～ +5.25 | V |
| Оптичка улазна снага | Пин | 0 | +5 | дБм |
| Оптичка снага сагоревања | PB | - | +13 | дБм |
| Температура лемљења олова | Tp | 280 (10 с) | 330 (10 с) | ℃ |
| Електричне/оптичке карактеристике (ТC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| Параметар | сим | Тест услов | Вредности параметара | Јединица | |||
| Распон таласне дужине | λ | - | 1000 ～ 1650 | nm | |||
| Фреквенцијски опсег | - | - | Л Банд | С Банд | CM | - | |
| Мала ширина сигнала | f-КСНУМКСдБ | TC = 22 ± 3 ℃ | КСНУМКС ~ КСНУМКС | КСНУМКС ~ КСНУМКС | КСНУМКС ~ КСНУМКС | ГХз | |
| Одговорност | Re | VR =+5В, Пin =1мВ | λ = 1310 нм | ≥ КСНУМКС | ≥ КСНУМКС | ≥ КСНУМКС | А/В |
| λ = 1550 нм | ≥ КСНУМКС | ≥ КСНУМКС | ≥ КСНУМКС | ||||
| Амплитуде Флатнесс | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| Излаз ВСВР | ВСВР | - | ≤ 2 | ≤ 2.2 | - | ||
| Оптичка снага засићења | Ps | VR = +5 В, λ = 1550 нм АЦ Модулатед |
+5 | дБм | |||
| Излазна снага РФ засићења | Pнапоље | - | -КСНУМКС | дБм | |||
| Дарк Цуррент | ID | - | ≤КСНУМКС | nA | |||
| Излазна импеданса | RL | - | 50 | Ω | |||
● Типичне криве одговора

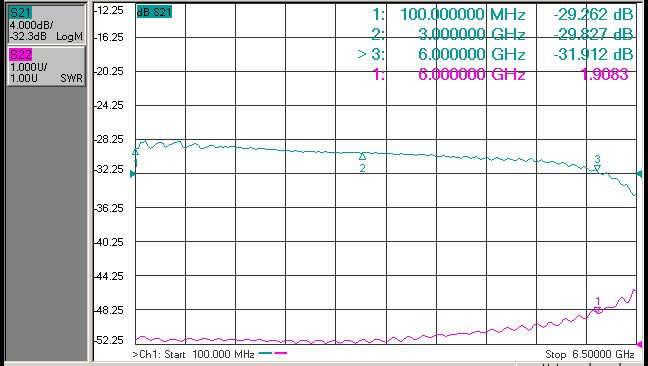

Фиг. Фреквентни одзив ФЦПД ИнГаАс фотодетектора 1 Л-појас

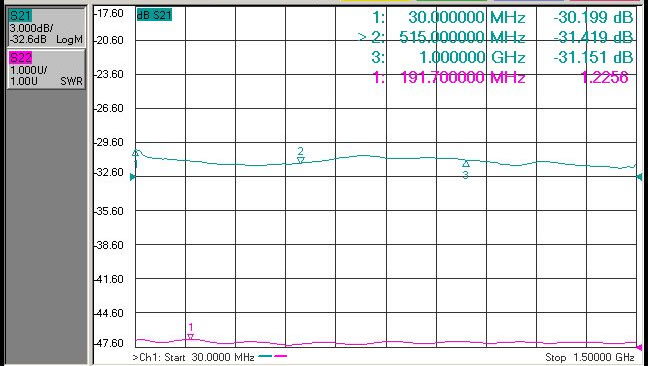

Фиг. Фреквентни одзив фотодетектора са 2 С-појаса ФЦПД ИнГаАс
Фиг. Фреквентни одзив ИнГаАс фотодетектора 3 Ц-појасни ФЦПД
●Димензије и игле (Јединица: мм[ин])
Оптички конектор: ФЦ (фаце-цонтацтед) оптички конектор
РФ конектор: СМА
●Информације за наручивање
Лист 1:
| код | Аналог Бандвидтх |
| L | 0.03 ～ 1 ГХз |
| S | 0.03 ～ 2.5 ГХз |
| CM | Прилагођавање (≦ 8ГХз) |
● Мере опреза
Уверите се да је фасета за спајање влакана чиста пре него што је повежете на опто коло.
РФ интерфејс и оптички интерфејс морају бити покривени поклопцем за прашину када се не користе.
Одговарајућа ЕСД заштита је потребна при складиштењу, транспорту
Сви наши стандардни фотодетектори могу се прилагодити у модуле！
Примене
Радарска обрада информација
Елецтрониц Варфаре
Антенна Меасуремент
Фибер Оптиц Цоммуницатионс
Безбедност и надзор
