ЛК-ХСПД-Ку-ЦМ ИнГаАс фотодетектор велике брзине
- Широки пропусни опсег, велика брзина
- Инцорпоратед Биас-Т
- АЦ Цоуплед
- Херметички затворен, СМА конектор
- Ниска тамна струја, висок однос сигнал-шум.
- Фактор мале форме.
Опис производа
ЛК-ХСПД-Ку-ЦМ детекторски модул велике брзине је софистицирани оптоелектронски примопредајник, педантно пројектован да задовољи и дигиталне и аналогне апликације за обраду сигнала. Овај модул је опремљен ИнГаАс ПИН фотодиодом, која се може похвалити спектралним опсегом одзива од 1250 до 1650 нанометара, укључујући есенцијалну електронику потребну за оптимално усклађивање и кондиционирање сигнала.
ЛК-ХСПД-Ку-ЦМ је способан да испоручи пропусни опсег од 18 гигахерца, што га чини веома погодним за брзу комуникацију података. Модул се напаја преко +5-волтног напајања, обезбеђујући поуздан рад и лаку интеграцију са постојећим системима напајања. Придржава се стандарда за једномодне 9/125-микрометарске улазе за влакна, олакшавајући компатибилност са успостављеном инфраструктуром оптичких влакана. Радио фреквенцијски (РФ) излаз је опремљен конектором компатибилним са СМА, који је пажљиво усклађен са импедансом од 50 ома да би се обезбедило ефикасно ширење сигнала и минимална рефлексија.
ЛК-ХСПД-Ку-ЦМ је конструисан поступком херметичког заптивања, који обезбеђује робусну заштиту животне средине и повећава отпорност модула на влагу, прашину и друге потенцијалне загађиваче, чиме се обезбеђује дугорочна стабилност и перформансе.
Техничке спецификације
| Типична и апсолутна максимална оцена | ||||
|---|---|---|---|---|
| Параметар | Сим. | Тип | Оцењивање | Јединица |
| Температура складиштења | TаКСКСо | -45 ～ +85 | -55 ～ +100 | ℃ |
| Опсег температуре радног кућишта | TC | 25 | -40 ～ +85 | ℃ |
| Биас Волтаге | VR | 5 | -4.75 ～ +5.25 | V |
| Оптичка улазна снага | Пин | +10 | +13 | дБм |
| Оптичка снага сагоревања | PB | - | +16 | дБм |
| Температура лемљења олова | Tp | 280 (10 с) | 330 (10 с) | ℃ |
| Електричне/оптичке карактеристике (ТC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| Параметар | сим | Тест услов | Вредности параметара | Јединица | |
| Распон таласне дужине | λ | - | КСНУМКС ~ КСНУМКС | nm | |
| Фреквенцијски опсег | - | - | Ку-Банд | - | |
| Мала ширина сигнала | f-КСНУМКСдБ | TC= 22 ± 3 ℃ | КСНУМКС ~ КСНУМКС | ГХз | |
| Одговорност | Re | VR, Пin=1мВ | λ = 1310 нм | ≥ 0.75 | А/В |
| λ = 1550 нм | ≥ 0.7 | ||||
| Амплитуде Флатнесс | A | TC =-40～+85 ℃ | ≤ ±1.5 | dB | |
| Излаз ВСВР | ВСВР | - | ≤ 2.5 | - | |
| Биас Волтаге | VR | - | +5 | V | |
| РФ конектор | - | - | СМА | - | |
| Оптичка снага засићења | Ps | VR, λ = 1550 нм АЦ Модулатед |
+13 | дБм | |
| Дарк Цуррент | Id | VR | ≤ КСНУМКС | nA | |
| Излазна снага РФ засићења | Дурити се | - | -КСНУМКС | дБм | |
| Излазна импеданса | RL | - | 50 | Ω | |
● Типичне криве одговора
(ВР, λ=1550нм, ТЦ =25 ºЦ, Пин=0дБм)

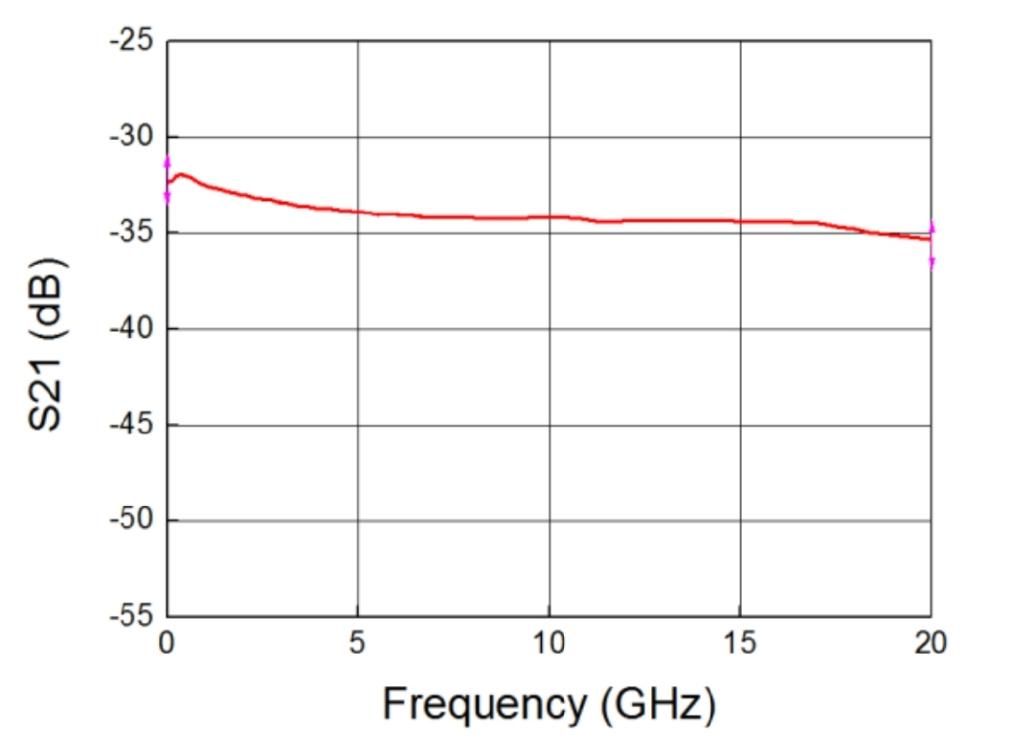

(Слика 1 Фреквентни одзив фотодетектора Ку-опсега)
● Димензије и игле (јединица: мм[ин])
РФ конектор: СМА
Напомена: ово је рев 1.1. У поређењу са верзијом која је послата купцу 14. априла 2023., укупне димензије су промењене осим репног влакна.
● Информације о наручивању
Лист 1:
| код | Аналог Бандвидтх |
| Ku | 0.1 ～ 18 ГХз |
Лист 2:
| код | примедба |
| CM | Прилагођено |
Лист 3:
| код | Конектор | примедба |
| N | Нема конектора | Сингле-моде 9/125 μм фибер пигтаил |
| A | ФЦ / АПЦ | |
| P | ФЦ / ПЦ |
● Мере опреза
Радијус савијања влакана није мањи од 20 мм да би се избегло оштећење влакана.
Уверите се да је фасета за спајање влакана чиста пре него што је повежете на опто коло.
За складиштење, транспорт и употребу потребна је одговарајућа ЕСД заштита.
Сви наши стандардни фотодетектори могу се прилагодити у модуле！
Примене
Комуникација оптичким влакнима
Радарска обрада информација
Елецтрониц Варфаре
Тестирање и мерење сигнала велике брзине
Безбедност и надзор
