ЛК-НИ13Д 1310нм микроталасни ДФБ ласерски модул
- Хигх-Динамиц-Ранге
- 18 ГХз пропусни опсег
- Струја ниског прага
- Велика излазна снага
- 7-пински лептир пакет са СМА конектором
- Радна температура кућишта: -40 до 70 ℃
- Побољшана поузданост
Опис производа
ЛК-НИ13Д модул је ДФБ ласер који је директно модулисан, нудећи супериорне перформансе за системе линеарне оптичке комуникације са великим захтевима за пропусни опсег. ЛК-НИ13Д ласери су супериорни избор у односу на системе коаксијалних каблова за пренос високофреквентних сигнала као што су 12 ГХз или 18 ГХз.
Ови ласери повећавају поузданост микроталасних комуникационих мрежа тако што осигуравају да се РФ сигнал преноси у свом изворном облику. Због ових атрибута, ЛК-НИ13Д ласери значајно побољшавају квалитет сигнала у широком спектру апликација, укључујући системе даљинских антена, телеметрију, дистрибуцију временских и референтних сигнала, као и апликације за мерење и линије одлагања.
ЛК-НИ13Д ласери долазе са интегрисаним компонентама као што су оптички изолатор, термоелектрични хладњак (ТЕЦ), термистор, чип ласерске диоде и фотодиода за монитор, а све су запечаћене у пакету лептира са 7 пинова како би се осигурала херметичка заштита.
Техничке спецификације
| Апсолутни максимум Оцене | ||||
|---|---|---|---|---|
| Параметар | симбол | минут | Макс. | Јединица |
| Предња струја ласерске диоде | If | - | 120 | mA |
| Реверзни напон ласерске диоде | V | - | 1 | V |
| Предња снага | Pf | - | 20 | дБм |
| ПД обрнути напон | V | - | 15 | V |
| Предња струја (ПД) | Im | - | 2 | mA |
| Радна температура | To | -КСНУМКС | +70 | ° Ц |
| Температура складиштења | Ts | -КСНУМКС | +85 | ° Ц |
| Релативна влажност складиштења | Sr | - | 85 | % |
| Оптичке и електричне спецификације (Тц=25°Ц) | |||||||
|---|---|---|---|---|---|---|---|
| Параметар | симбол | Тест услов | Минимална | Тип | Макс | Јединице | Beleške |
| Таласна дужина | λ | IF = ИOP, Т = ТOP | - | 1310 | - | nm | |
| Фреквенција | - | Кс опција | 0.1 | - | 12 | ГХз | - |
| Ку опција | 1 | - | 18 | ||||
| Оптичка излазна снага | P | IF=Iop | - | 10 | - | mW | 1 |
| Тхерсхолд струја | Ith | λ=1310 нм | - | - | 10 | mA | - |
| Радна струја | Iop | λ=1310 нм | - | 55 | 100 | mA | - |
| Радни напон | Vop | λ=1310 нм | - | 1.5 | 2.5 | V | - |
| Ефикасност нагиба | SE | - | 0.2 | - | - | В/А | - |
| Однос потискивања бочног режима | СМСР | λ=1310 нм, ИF=Iop | 30 | - | - | dB | - |
| Бука релативног интензитета | RIN | - | - | - | -КСНУМКС | дБ / Хз | - |
| Пропусни опсег (-3дБ, И=60мА) | S21 | Кс опција | - | 12 | - | ГХз | - |
| Ку опција | - | 18 | - | ||||
| Повратни губитак (ВСВР) | ВСВР | Кс опција | - | - | 2 | dB | - |
| Ку опција | - | - | 2.2 | ||||
| Улаз 1 дБ Компресија | - | - | 15 | - | - | дБм | - |
| Тхермистор Ресистанце | Rth | @25℃ | - | 10 | - | Кохм | - |
| ТЕЦ струја | It | - | - | - | 1.2 | A | 2 |
| ТЕЦ напон | Vt | - | - | 2.5 | V | 2 | |
| Капацитет (ПД) | Ct | - | - | 20 | pF | - | |
| Мониторинг струје | Im | - | 0.10 | - | 2.0 | mA | - |
| Тамна струја (ПД) | Id | - | - | 50 | nA | - | |
Напомене: Сви ласерски чипови потичу од плочица које су сертификоване коришћењем репрезентативног броја уређаја који морају да постигну прихватљив принос за сагоревање.
1. Температура ласера је подешена на 25℃, струја преднапона на 55мА
2. Температура радног кућишта -40~70℃

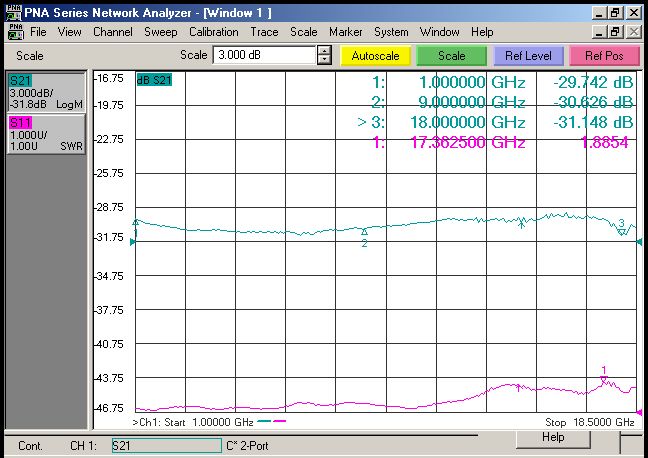

● Типични подаци
(λ=1310нм, ТЦ =25 ℃)
（ Слика 1 Кс- Банд С11 и С22 подаци ）
（ Слика 2 Ку- Банд С11 и С22 подаци ）

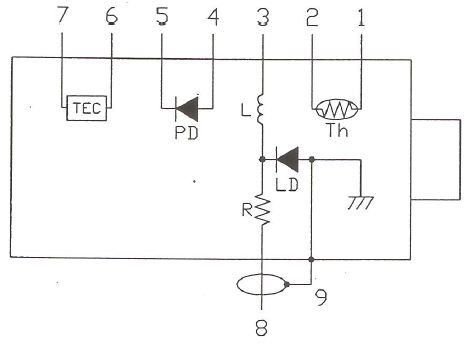

● Електрична шема
| олово # | функција |
| 1 | Тхермистор |
| 2 | Тхермистор |
| 3 | ЛД-(пристрасност) |
| 4 | ПД+ |
| 5 | ПД- |
| 6 | Цоолер+ |
| 7 | Хладније- |
| 8 | ЛД-(РФ) |
| 9 | Основа |

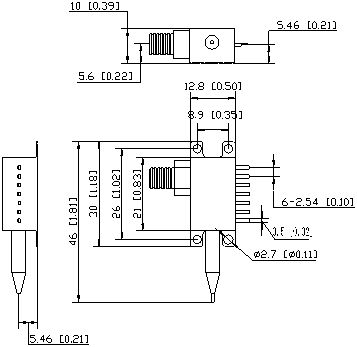

● Контурни цртежи (Јединица: мм [инч])
РФ конектор: СМА
● Информације о наручивању
Лист 1:
| код | Типична таласна дужина |
| 13 | 1310нм 7ПИН лептир пакет |
Лист 2:
| код | Аналог Бандвидтх |
| X | 0.1 ～ 12 ГХз |
| Ku | 1 ～ 18 ГХз |
лист 3:
| код | Конектор | примедба |
| A | ФЦ / АПЦ | Једномодни 9 / 125 μм фибер пигтаил, 0.9 мм, дужина 1 м |
| S | СЦ / АПЦ | |
| N | Нема конектора |
● Мере опреза
Радијус савијања влакана не мањи од 20 мм да би се избегло оштећење влакана.
Уверите се да је фасета за спајање влакана чиста пре него што је повежете на опто коло.
За складиштење, транспорт и употребу потребна је одговарајућа ЕСД заштита.
Примене
Комуникације података велике брзине
Антенна Ремотинг
Ћелијске и ПЦС мреже
Пренос аналогних РФ веза
Војне комуникације
Праћење, телеметрија и контрола
Телеметријски системи
