ЛК-НИ55Т ДВДМ предајник велике снаге
- До 100мв излазне снаге
- Бука ниског релативног интензитета (РИН)
- Високо интегрисано, модулско паковање
- Висока поузданост
- Опциона ИТУ таласна дужина
Опис производа
ЛК-НИ55Т предајник је првенствено конструисан са ласером са дистрибуираном повратном спрегом велике снаге (ДФБ), допуњен аутоматским оптичким контролним кругом снаге, аутоматским колом за контролу температуре, колом за конверзију за стабилизацију напона, колом за праћење и индикацију. Уређај је дизајниран да обухвата ИТУ табелу таласних дужина канала за апликације мултиплексирања густе таласне дужине (ДВДМ), обезбеђујући компатибилност широког спектра.
Може да постигне максималну излазну снагу од 100мВ уз одржавање буке ниског релативног интензитета, модул такође показује одличну стабилност излазне таласне дужине, критичан параметар за поуздану оптичку комуникацију.. Предајник ради на једном позитивном напајању и остаје стабилан у опсегу напона од +7В до +36В. Штавише, ЛК-НИ55Т предајник је опремљен функцијом индикације која сигнализира нормалан рад и напајања и оптичког излаза.
Техничке спецификације
Апсолутни максимум Оцене
| Параметар | симбол | минут | Тип. | Макс. | Јединица |
| Температура складиштења | TаКСКСо | -КСНУМКС | +25 | +85 | ℃ |
| Радна температура | TC | -КСНУМКС | +25 | +70 | ℃ |
| Волтажа | Vin | +7 | +12 | +36 | V |
Оптичке и електричне спецификације (ТЦ = 22±3℃)
| Параметар | симбол | Услов | минут | Тип. | Макс. | Јединица |
| Таласна дужина | λ | - | - | Ц Банд | - | nm |
| Излазна снага светлости | P | - | 40 | - | 100 | mW |
| Бука релативног интензитета | РИН | - | - | -КСНУМКС | -КСНУМКС | дБц/Хз |
| Однос потискивања бочног режима | СМСР | - | 30 | - | - | dB |
| Дрифт таласне дужине преко ТЦ опсега | ∆λВрх | Т = ТOP | - | - | 50 | pm |
Напајање (ТЦ = 22±3℃)
| Параметар | минут | Тип. | Макс. | Јединица |
| Волтажа | +7 | +12 | +36 | V |
| струја（КСНУМКС | 0.3 | 0.6 | 1 | A |
(1) Услови испитивања: Вин=+12В.

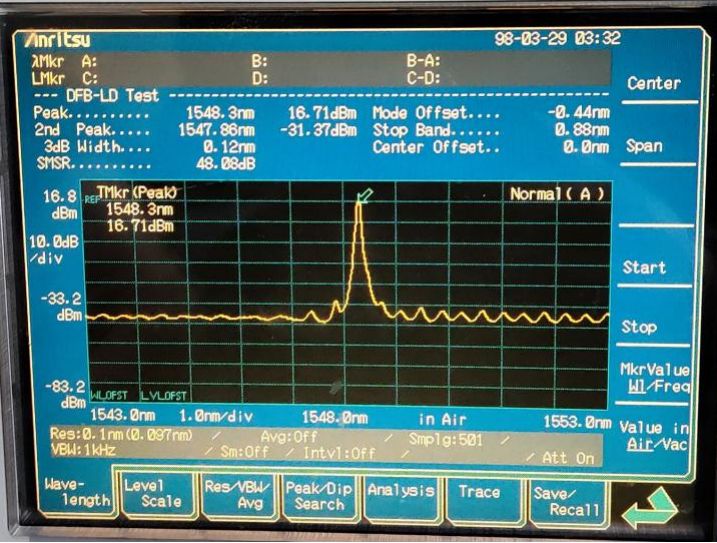

● Типични спектрограм
Слика 1 Типични спектрограм ЛК-НИ55Т предајника

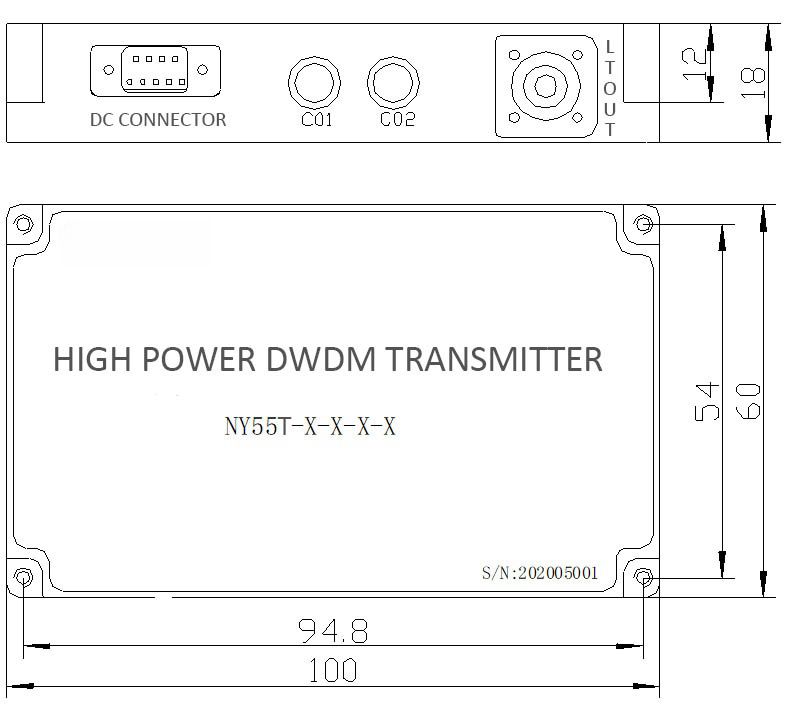

● Јединица димензије: мм [инч]
Слика 2 ЛК-НИ55Т Димензија предајника
РФ конектор: СМА
Конектор за напајање: Ј30Ј-9-ЗКП
● Пин за напајање
| Параметар | Opis | ||||||||
| Пин | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Волтажа | Вински | NC | ГНД | NC | |||||
● Информације о поруџбини
Лист 1:
| код | Оптичка снага |
| 040 | КСНУМКСмВ |
| 050 | КСНУМКСмВ |
| 063 | КСНУМКСмВ |
| 100 | КСНУМКСмВ |
лист 2:
| код | Таласна дужина |
| 1 | КСНУМКСнм |
| 2 | Прилагођено (ИТУ) |
Лист 3:
| код | Тип влакана |
| ПМКСНУМКС | Панда влакно |
| ПМКСНУМКС | Елиптично влакно |
Лист 4:
| код | Оптички конектор |
| CM | Прилагођено |
| A | ФЦ / АПЦ |
Примене
Оптичка комуникација
Оптички сензор
ДВДМ систем
Свемирска оптичка комуникација
