ЛК-НИ30Е Ка-Банд оптички предајник
- Ултра-широкопојасни (бољи од 35ГХз)
- ДВДМ
- Хигх-Динамиц-Ранге
- Велика излазна снага
- Бука ниског релативног интензитета (РИН)
- Доступни су вишеструки режими рада
- Температура радног кућишта: (-40℃～70℃)
Опис производа
Оптички предајник Ка-Банд серије ЛК-НИ30Е се првенствено састоји од неколико кључних компоненти, укључујући ласерски извор велике снаге, ултра-широкопојасни модулатор интензитета ЛиНбО3, коло за конверзију стабилизације напона, погонско коло, коло за праћење и индикацију.
Овај предајник ради у оквиру ИТУ-стандардног спектра мултиплексирања густе таласне дужине (ДВДМ) за свој модулисани излаз оптичког сигнала. Може да се похвали пропусним опсегом модулације који прелази 35 ГХз и способан је да произведе излазну оптичку снагу до 10 мВ, са стабилном излазном светлосном таласном дужином.
ЛК-НИ30Е серија ради на једном позитивном напону напајања, одржавајући робусне перформансе у опсегу напона од +12В до +36В. Додатно, предајник је опремљен интегрисаном функцијом индикације која пружа повратну информацију у реалном времену о статусу напајања и излазне оптичке снаге, обезбеђујући поуздан рад и лакоћу праћења.
Техничке спецификације
Апсолутни максимум Оцене
| Параметар | симбол | минут | Тип. | Макс. | Јединица |
| Температура складиштења | TаКСКСо | -КСНУМКС | +25 | +85 | ℃ |
| Радна температура | TC | -КСНУМКС | +25 | +70 | ℃ |
| РФ улазна снага1 | Pin | - | +15 | +25 | дБм |
| Волтажа | Vin | +12 | +12 | +36 | V |
(1) Радни режим континуираног таласа (ЦВ).
Оптичке и електричне спецификације (ТЦ = 22±3℃)
| Параметар | симбол | минут | Тип. | Макс. | Јединица | Beleške |
| Таласна дужина | λ | 1527.99 | - | 1563.05 | nm | ИТУ стандард |
| Фреквенција (3дБ) | fКСНУМКСдБ | 2 | - | 35 | ГХз | - |
| Излазна снага светлости | P | 10 | - | - | mW | - |
| Бука релативног интензитета | РИН | - | - | -КСНУМКС | дБц/Хз | - |
| Повратни губитак (ВСВР) | ВСВР | - | - | 2.5 | - | - |
| Улаз 1 дБ Компресија | - | +17 | - | - | дБм | - |
Напајање (ТЦ = 22±3℃)
| Параметар | минут | Тип. | Макс. | Јединица |
| Волтажа | +12 | +12 | +36 | V |
| струја（КСНУМКС | 0.4 | 0.7 | 1.2 |
A |
(2) Услови испитивања: Вин=+12В.
● Типична крива одговора

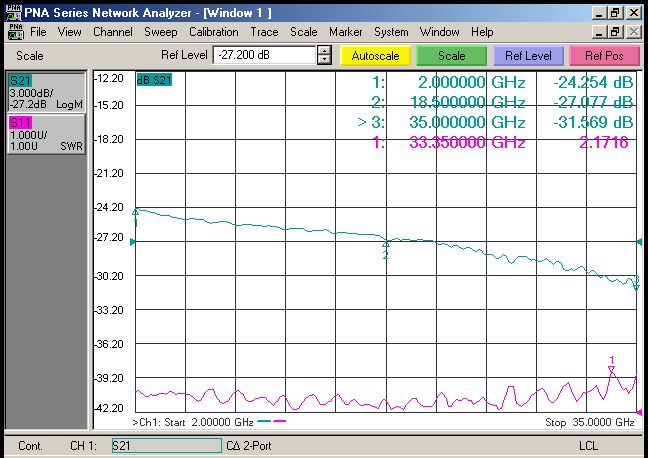

Слика 1 Типична крива одзива предајника ЛК-НИ30Е Ка-опсега
● Јединица димензије: мм [инч]

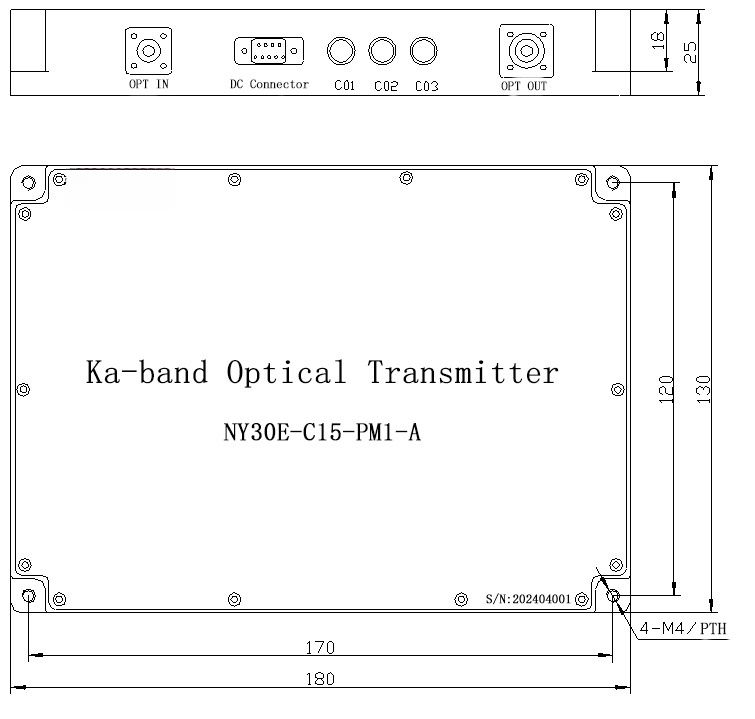

Слика 2 Димензије предајника ЛК-НИ30Е
РФ конектор: СМА
Конектор за напајање: Ј30Ј-9-ЗКП
● Пин за напајање
| Параметар | Opis | ||||||||
| Пин | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Волтажа | Vin | NC | ГНД | NC | |||||
● Информације за наруџбу
Лист 1:
| симбол | Opis |
| КСНУМКСЕ | Ка-опсег Екстерни модулациони предајник |
Лист 2:
| код | Фреквенција (ТХз) | Таласна дужина (нм) | код | Фреквенција (ТХз) | Таласна дужина (нм) | |
| ЦКСНУМКС | 191.5 | 1565.50 | ЦКСНУМКС | 193.9 | 1546.12 | |
| ЦКСНУМКС | 191.6 | 1564.68 | ЦКСНУМКС | 194 | 1545.32 | |
| ЦКСНУМКС | 191.7 | 1563.86 | ЦКСНУМКС | 194.1 | 1544.53 | |
| ЦКСНУМКС | 191.8 | 1563.05 | ЦКСНУМКС | 194.2 | 1543.73 | |
| ЦКСНУМКС | 191.9 | 1562.23 | ЦКСНУМКС | 194.3 | 1542.94 | |
| ЦКСНУМКС | 192 | 1561.41 | ЦКСНУМКС | 194.4 | 1542.14 | |
| ЦКСНУМКС | 192.1 | 1560.61 | ЦКСНУМКС | 194.5 | 1541.35 | |
| ЦКСНУМКС | 192.2 | 1559.79 | ЦКСНУМКС | 194.6 | 1540.56 | |
| ЦКСНУМКС | 192.3 | 1558.98 | ЦКСНУМКС | 194.7 | 1539.77 | |
| ЦКСНУМКС | 192.4 | 1558.17 | ЦКСНУМКС | 194.8 | 1538.98 | |
| ЦКСНУМКС | 192.5 | 1557.36 | ЦКСНУМКС | 194.9 | 1538.19 | |
| ЦКСНУМКС | 192.6 | 1556.55 | ЦКСНУМКС | 195 | 1537.4 | |
| ЦКСНУМКС | 192.7 | 1555.75 | ЦКСНУМКС | 195.1 | 1536.61 | |
| ЦКСНУМКС | 192.8 | 1554.94 | ЦКСНУМКС | 195.2 | 1535.82 | |
| ЦКСНУМКС | 192.9 | 1554.13 | ЦКСНУМКС | 195.3 | 1535.04 | |
| ЦКСНУМКС | 193 | 1553.33 | ЦКСНУМКС | 195.4 | 1534.25 | |
| ЦКСНУМКС | 193.1 | 1552.52 | ЦКСНУМКС | 195.5 | 1533.47 | |
| ЦКСНУМКС | 193.2 | 1551.72 | ЦКСНУМКС | 195.6 | 1532.68 | |
| ЦКСНУМКС | 193.3 | 1550.92 | ЦКСНУМКС | 195.7 | 1531.9 | |
| ЦКСНУМКС | 193.4 | 1550.12 | ЦКСНУМКС | 195.8 | 1531.12 | |
| ЦКСНУМКС | 193.5 | 1549.32 | ЦКСНУМКС | 195.9 | 1530.33 | |
| ЦКСНУМКС | 193.6 | 1548.51 | ЦКСНУМКС | 196 | 1529.55 | |
| ЦКСНУМКС | 193.7 | 1547.72 | ЦКСНУМКС | 196.1 | 1528.77 | |
| ЦКСНУМКС | 193.8 | 1546.92 | ЦКСНУМКС | 196.2 | 1527.99 |
лист 3:
| симбол | Opis |
| ПМКСНУМКС | Панда Фибер |
| ПМКСНУМКС | Елиптично влакно |
Лист 4:
| симбол | Opis |
| CM | Прилагођавање корисника |
| A | ФЦ / АПЦ |
Примене
Антена＆Радар
Сатцом
Систем електронских противмера
Пренос аналогних РФ веза
Широкопојасна бежична комуникација
Базна станица мобилне комуникације
ДВДМ систем
Дистрибуирани радарски системи
