ЛК-ССПД Мини-брзи ИнГаАс фотодетектор
- Широки пропусни опсег, велика брзина
- Високи одзив
- Инцорпоратед Биас-Т
- Улаз високог засићења
- Херметички затворен, СМА конектор
- Ниска тамна струја, висок однос сигнал-шум.
- Фактор мале форме.
Опис производа
ЛК-ССПД брзи фотодетектор је пројектован да прилагоди дигиталне и аналогне апликације. Овај модул је опремљен ИнГаАс ПИН фотодиодом која има одзив таласне дужине од 1000 до 1650 нм, заједно са основном одговарајућом електроником.
ЛК-ССПД је способан да понуди пропусни опсег од 20 ГХз. Функционише са напајањем од +5 В и компатибилан је са стандардним једномодним влакном од 9 / 125 μм за улаз. РФ излаз користи конектор компатибилан са СМП који је усклађен са импедансом од 50 ома.
ЛК-ССПД је херметички затворен у компактном кућишту и има тежину мању од 8 грама.
Техничке спецификације
| Типична и апсолутна максимална оцена | ||||
|---|---|---|---|---|
| Параметар | Сим. | Тип | Оцењивање | Јединица |
| Температура складиштења | TаКСКСо | -45 ～ +85 | -55 ～ +100 | ℃ |
| Опсег температуре радног кућишта | TC | 25 | -40 ～ +85 | ℃ |
| Биас Волтаге | VR | +5 | +5 ～ +9 | V |
| Оптичка улазна снага | Пин | +3 | +10 | дБм |
| Оптичка снага сагоревања | PB | - | +13 | дБм |
| Температура лемљења олова | Tp | 280 (10 с) | 330 (10 с) | ℃ |
| Електричне/оптичке карактеристике (ТC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| Параметар | сим | Тест услов | Вредности параметара | Јединица | |
| Распон таласне дужине | λ | - | 1000 ～ 1650 | nm | |
| Фреквенцијски опсег | - | - | Ку + Банд | - | |
| Мала ширина сигнала | f-КСНУМКСдБ | TC = 22 ± 3 ℃ | 0.3 ～ 20 | ГХз | |
| Одговорност | Re | VR=+5В, Пin =1мВ | λ = 1310 нм | ≥ 0.9 | А/В |
| λ = 1550 нм | ≥ 0.85 | ||||
| Амплитуде Флатнесс | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | |
| Оптичка снага засићења | Ps | VR=5в, λ = 1550 нм АЦ Модулатед |
+17 | дБм | |
| Дарк Цуррент | Id | ВР=+5в | ≤ КСНУМКС | nA | |
| Излазна снага РФ засићења | Pнапоље | - | -КСНУМКС | дБм | |
| Излазна импеданса | RL | - | 50 | Ω | |
Типичне криве одговора

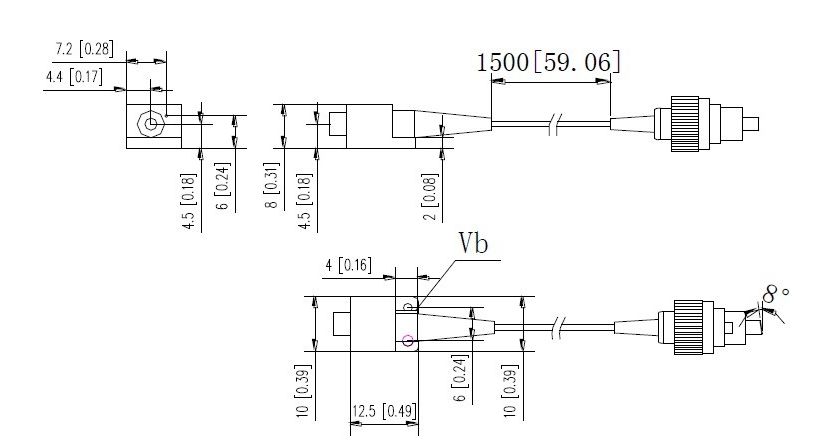

Димензије и игле (Јединица: мм[ин])
РФ конектор: СМП
Информације за наручивање
Лист 1:
| код | Аналог Бандвидтх |
| KU | 0.3 ～ 20 ГХз |
Лист 2:
| код | Конектор | примедба |
| N | Нема конектора | Сингле-моде 9 / 125 μм фибер пигтаил |
| A | ФЦ / АПЦ | |
| P | ФЦ / ПЦ |
Мере предострожности
Радијус савијања влакана не мањи од 20 мм да би се избегло оштећење влакана.
Уверите се да је фасета за спајање влакана чиста пре него што је повежете на опто коло.
За складиштење, транспорт и употребу потребна је одговарајућа ЕСД заштита.
Сви наши стандардни фотодетектори могу се прилагодити у модуле！
Примене
Комуникација оптичким влакнима
Радарска обрада информација
Елецтрониц Варфаре
Тестирање и мерење сигнала велике брзине
Безбедност и надзор
