ЛК-НИ15Д 1550нм микроталасни ДФБ ласерски модул
- Могућност директне модулације
- Хигх-Динамиц-Ранге
- 18 ГХз пропусни опсег
- Струја ниског прага
- Велика излазна снага
- 7-пински лептир пакет са СМА конектором
- Радна температура кућишта: -40 до 70 ℃
- Побољшана поузданост
Опис производа
ЛК-НИ15Д ласер је високо-перформансни, директно модулисани ласер са дистрибуираном повратном спрегом (ДФБ) дизајниран за широкопојасне линеарне оптичке комуникације. Служи као врхунска замена за коаксијалне кабловске системе када преноси сигнале на фреквенцијама од 12 ГХз или 18 ГХз.
ЛК-НИ15Д побољшава поузданост микроталасних комуникационих мрежа преносећи РФ сигнале у њиховом нетакнутом облику, што заузврат значајно побољшава квалитет сигнала у читавом спектру апликација као што су даљинско управљање антеном, телеметрија, расподела времена и референтног сигнала, као и линије за мерење и кашњење.
Ова серија ласера садржи интегрисани оптички изолатор, термоелектрични хладњак (ТЕЦ), термистор, чип ласерске диоде и фотодиоду за монитор, који су сви запечаћени у робусном 7-пинском лептир пакету како би се осигурала херметичка заштита и оптималне перформансе.
Техничке спецификације
| Апсолутни максимум Оцене | ||||
|---|---|---|---|---|
| Параметар | симбол | минут | Макс. | Јединица |
| Предња струја ласерске диоде | If | - | 120 | mA |
| Реверзни напон ласерске диоде | V | - | 1 | V |
| Предња снага | Pf | - | 20 | дБм |
| ПД обрнути напон | V | - | 15 | V |
| Предња струја (ПД) | Im | - | 2 | mA |
| Радна температура | To | -КСНУМКС | +70 | ° Ц |
| Температура складиштења | Ts | -КСНУМКС | +85 | ° Ц |
| Релативна влажност складиштења | Sr | - | 85 | % |
| Оптичке и електричне спецификације (Тц=25°Ц) | |||||||
|---|---|---|---|---|---|---|---|
| Параметар | симбол | Тест услов | Минимална | Тип | Макс | Јединице | Beleške |
| Таласна дужина | λ | IF = ИOP, Т = ТOP | - | 1550 | - | nm | |
| Фреквенција | - | Кс опција | 0.1 | - | 12 | ГХз | - |
| Ку опција | 1 | - | 18 | ||||
| Оптичка излазна снага | P | IF=Iop | - | 10 | - | mW | 1 |
| Тхерсхолд струја | Ith | λ=1550 нм | - | - | 10 | mA | - |
| Радна струја | Iop | λ=1550 нм | - | 55 | 100 | mA | - |
| Радни напон | Vop | λ=1550 нм | - | 1.5 | 2.5 | V | - |
| Ефикасност нагиба | SE | - | 0.2 | - | - | В/А | - |
| Однос потискивања бочног режима | СМСР | λ=1550 нм, ИF=Iop | 30 | - | - | dB | - |
| Ративни интензитет буке | RIN | - | -КСНУМКС | -КСНУМКС | дБ / Хз | - | |
| Пропусни опсег (-3дБ, И=60мА) | S21 | Кс опција | - | 12 | - | ГХз | - |
| Ку опција | - | 18 | - | ||||
| Повратак губитак | ВСВР | Кс опција | - | - | 2 | dB | - |
| Ку опција | - | - | 2.2 | ||||
| Улаз 1 дБ Компресија | - | 15 | - | - | дБм | - | |
| Тхермистор Ресистанце | Rth | @25°Ц | - | 10 | - | Кохм | - |
| ТЕЦ струја | It | - | - | - | 1.2 | A | 2 |
| ТЕЦ напон | Vt | - | - | 2.5 | V | 2 | |
| Капацитет (ПД) | Ct | - | - | 20 | pF | - | |
| Мониторинг струје | Im | - | 0.10 | - | 2.0 | mA | - |
| Тамна струја (ПД) | Id | - | - | 50 | nA | - | |
Напомене:Сви ласерски чипови потичу од плочица које су сертификоване коришћењем репрезентативног броја уређаја који морају да постигну прихватљив принос за сагоревање.
1. Температура ласера је подешена на 25℃, струја преднапона на 55мА
2. Температура радног кућишта -40~70℃
● Типични подаци
(λ=1550нм, ТЦ =25 ℃)
（ Слика 1 Кс- Банд С11 и С22 подаци ）

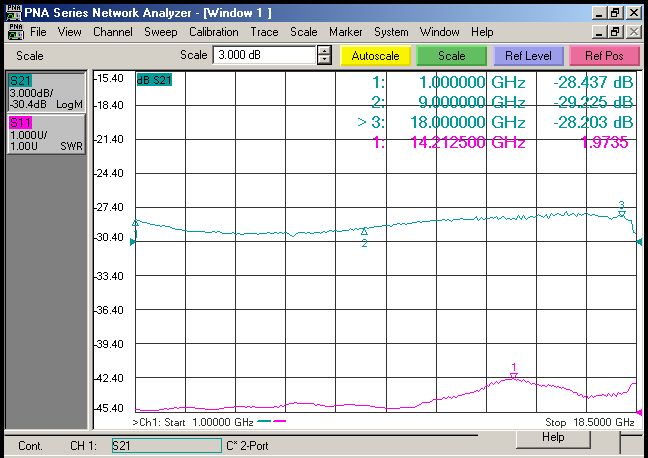

（ Слика 2 Ку- Банд С11 и С22 подаци ）
● Електрична шема
| олово # | функција |
| 1 | Тхермистор |
| 2 | Тхермистор |
| 3 | ЛД-(пристрасност) |
| 4 | ПД+ |
| 5 | ПД- |
| 6 | Цоолер+ |
| 7 | Хладније- |
| 8 | ЛД-(РФ) |
| 9 | Основа |
● Контурни цртежи (Јединица: мм [инч])
РФ конектор: СМА
● Информације о наручивању
Лист 1:
| код | Типична таласна дужина |
| 15 | 1550нм 7ПИН лептир пакет |
Лист 2:
| код | Аналог Бандвидтх |
| X | 0.1 ～ 12 ГХз |
| Ku | 1 ～ 18 ГХз |
Лист 3:
| код | Конектор | примедба |
| A | ФЦ / АПЦ | Једномодни 9 / 125 μм фибер пигтаил, 0.9 мм, дужина 1 м |
| S | СЦ / АПЦ | |
| N | Нема конектора |
● Мере опреза
Радијус савијања влакана не мањи од 20 мм да би се избегло оштећење влакана.
Уверите се да је фасета за спајање влакана чиста пре него што је повежете на опто коло.
За складиштење, транспорт и употребу потребна је одговарајућа ЕСД заштита.
Примене
Комуникације података велике брзине
Антенна Ремотинг
Ћелијске и ПЦС мреже
Пренос аналогних РФ веза
Војне комуникације
Праћење, телеметрија и контрола
Телеметријски системи
Војни и одбрамбени системи
