ЛК-НИ20Е К-Банд оптички предајник
- Ултра-широкопојасни (бољи од 25ГХз)
- ДВДМ
- Хигх-Динамиц-Ранге
- Велика излазна снага
- Бука ниског релативног интензитета (РИН)
- Доступни су вишеструки режими рада
- Температура радног кућишта: (-40℃～70℃)
- Излазна оптичка снага до 10мВ
Опис производа
Оптички предајник ЛК-НИ20Е К-Банд је софистицирани оптички комуникациони уређај који интегрише ласерски извор светлости велике снаге, ултра-широкопојасни модулатор интензитета литијум ниобата (ЛиНбО3), коло за конверзију стабилизације напона, погонско коло и коло за праћење и индикацију.
Овај предајник је дизајниран да емитује модулисане оптичке сигнале на таласним дужинама које су усклађене са стандардом Међународне уније за телекомуникације (ИТУ) за мултиплексирање густе таласне дужине (ДВДМ). Може да се похвали пропусним опсегом модулације преко 25 ГХз, што омогућава пренос података великом брзином. Уређај је способан да испоручи излазну оптичку снагу до 10мВ, са одличном стабилношћу таласне дужине излазне светлости.
ЛК-НИ20Е серија ради на једном позитивном напону напајања, обезбеђујући стабилне перформансе у опсегу напона од +12В до +36В. Штавише, предајник укључује функцију индикације која потврђује нормалан рад и напајања и оптичког излаза, пружајући поуздану индикацију статуса за праћење и одржавање система.
Техничке спецификације
Апсолутни максимум Оцене
| Параметар | симбол | минут | Тип. | Макс. | Јединица |
| Температура складиштења | TаКСКСо | -КСНУМКС | +25 | +85 | ℃ |
| Радна температура | TC | -КСНУМКС | +25 | +70 | ℃ |
| РФ улазна снага1 | Pin | - | +15 | +25 | дБм |
| Волтажа | Vin | +12 | +12 | +36 | V |
(1) Радни режим континуираног таласа (ЦВ).
Оптичке и електричне спецификације (ТЦ = 22±3℃)
| Параметар | симбол | минут | Тип. | Макс. | Јединица | Beleške |
| Таласна дужина | λ | 1527.99 | - | 1563.05 | nm | ИТУ стандард |
| Фреквенција (3дБ) | fКСНУМКСдБ | 2 | - | 25 | ГХз | - |
| Излазна снага светлости | P | 10 | - | - | mW | - |
| Бука релативног интензитета | РИН | - | - | -КСНУМКС | дБц/Хз | - |
| Повратни губитак (ВСВР) | ВСВР | - | - | 2.5 | - | - |
| Улаз 1 дБ Компресија | - | +17 | - | - | дБм | - |
Напајање (ТЦ = 22±3℃)
| Параметар | минут | Тип. | Макс. | Јединица |
| Волтажа | +12 | +12 | +36 | V |
| струја（КСНУМКС | 0.4 | 0.7 | 1.2 | A |
(2) Услови испитивања: Вин=+12В.
● Типична крива одговора

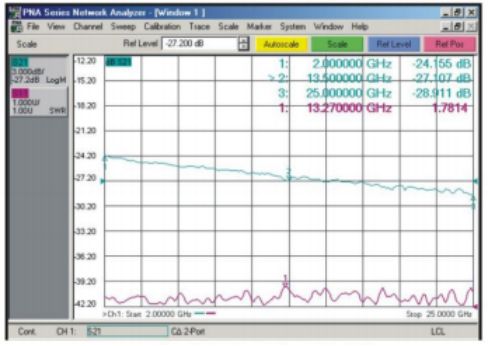

Слика 1 Типична крива одзива ЛК-НИ20Е К-опсега предајника
● Јединица димензије: мм [инч]

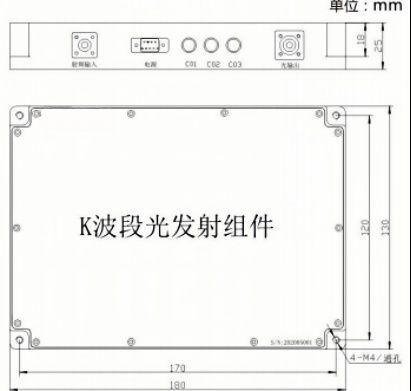

Слика 2 Димензије предајника ЛК-НИ20Е
РФ конектор: СМА
Конектор за напајање: Ј30Ј-9-ЗКП
● Пин за напајање
| Параметар | Opis | ||||||||
| Пин | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Волтажа | Vin | NC | ГНД | NC | |||||
● Информације о поруџбини
Лист 1:
| симбол | Opis |
| КСНУМКСЕ | К-опсег Екстерни модулациони предајник |
Лист 2:
| код | Фреквенција (ТХз) | Таласна дужина (нм) | код | Фреквенција (ТХз) | Таласна дужина (нм) | |
| ЦКСНУМКС | 191.5 | 1565.50 | ЦКСНУМКС | 193.9 | 1546.12 | |
| ЦКСНУМКС | 191.6 | 1564.68 | ЦКСНУМКС | 194 | 1545.32 | |
| ЦКСНУМКС | 191.7 | 1563.86 | ЦКСНУМКС | 194.1 | 1544.53 | |
| ЦКСНУМКС | 191.8 | 1563.05 | ЦКСНУМКС | 194.2 | 1543.73 | |
| ЦКСНУМКС | 191.9 | 1562.23 | ЦКСНУМКС | 194.3 | 1542.94 | |
| ЦКСНУМКС | 192 | 1561.41 | ЦКСНУМКС | 194.4 | 1542.14 | |
| ЦКСНУМКС | 192.1 | 1560.61 | ЦКСНУМКС | 194.5 | 1541.35 | |
| ЦКСНУМКС | 192.2 | 1559.79 | ЦКСНУМКС | 194.6 | 1540.56 | |
| ЦКСНУМКС | 192.3 | 1558.98 | ЦКСНУМКС | 194.7 | 1539.77 | |
| ЦКСНУМКС | 192.4 | 1558.17 | ЦКСНУМКС | 194.8 | 1538.98 | |
| ЦКСНУМКС | 192.5 | 1557.36 | ЦКСНУМКС | 194.9 | 1538.19 | |
| ЦКСНУМКС | 192.6 | 1556.55 | ЦКСНУМКС | 195 | 1537.4 | |
| ЦКСНУМКС | 192.7 | 1555.75 | ЦКСНУМКС | 195.1 | 1536.61 | |
| ЦКСНУМКС | 192.8 | 1554.94 | ЦКСНУМКС | 195.2 | 1535.82 | |
| ЦКСНУМКС | 192.9 | 1554.13 | ЦКСНУМКС | 195.3 | 1535.04 | |
| ЦКСНУМКС | 193 | 1553.33 | ЦКСНУМКС | 195.4 | 1534.25 | |
| ЦКСНУМКС | 193.1 | 1552.52 | ЦКСНУМКС | 195.5 | 1533.47 | |
| ЦКСНУМКС | 193.2 | 1551.72 | ЦКСНУМКС | 195.6 | 1532.68 | |
| ЦКСНУМКС | 193.3 | 1550.92 | ЦКСНУМКС | 195.7 | 1531.9 | |
| ЦКСНУМКС | 193.4 | 1550.12 | ЦКСНУМКС | 195.8 | 1531.12 | |
| ЦКСНУМКС | 193.5 | 1549.32 | ЦКСНУМКС | 195.9 | 1530.33 | |
| ЦКСНУМКС | 193.6 | 1548.51 | ЦКСНУМКС | 196 | 1529.55 | |
| ЦКСНУМКС | 193.7 | 1547.72 | ЦКСНУМКС | 196.1 | 1528.77 | |
| ЦКСНУМКС | 193.8 | 1546.92 | ЦКСНУМКС | 196.2 | 1527.99 |
Лист 3:
| симбол | Opis |
| ПМКСНУМКС | Панда Фибер |
| ПМКСНУМКС | Елиптично влакно |
Лист 4:
| симбол | Opis |
| CM | Прилагођавање корисника |
| A | ФЦ / АПЦ |
Примене
Антена＆Радар
Сатцом
Систем електронских противмера
Пренос/кашњење аналогних РФ веза
Широкопојасна бежична комуникација
Базна станица мобилне комуникације
ДВДМ систем
Дистрибуирани радарски системи
