ЛК-НИ15Т УВБ директно модулисани предајник
- ДФБ ласер са директном модулацијом велике брзине
- Ултра-широкопојасни (бољи од 18ГХз)
- Аутоматска оптичка контрола снаге
- Температура радног кућишта: (-40℃～70℃)
- Таласна дужина 1550 нм
- Одличан однос потискивања бочног режима
- Високо интегрисано, модулско паковање
- Хигх-Динамиц-Ранге
- Велика излазна снага
Опис производа
ЛК-НИ15Т предајник се првенствено састоји од неколико кључних компоненти, укључујући ласер са директно модулисаним дистрибуираним повратним информацијама велике брзине (ДФБ), коло за аутоматску контролу оптичке снаге, коло за аутоматску контролу температуре, коло за конверзију за стабилизацију напона и коло за праћење и индикацију.
Овај предајник ради на таласној дужини од 1550нм и има пропусни опсег модулације који прелази 18ГХз, са излазном снагом која може да достигне и до 10мВ, уз одржавање стабилне излазне таласне дужине. Напаја га једно позитивно напајање, које обезбеђује стабилан рад у опсегу напона од +7В до +36В.
Поред тога, ЛК-НИ15Т предајник је опремљен функцијама које указују на нормалан статус напајања и оптичког излаза, пружајући корисницима интуитивне оперативне повратне информације.
Техничке спецификације
Апсолутни максимум Оцене
| Параметар | симбол | минут | Тип. | Макс. | Јединица |
| Температура складиштења | TаКСКСо | -КСНУМКС | +25 | +85 | ℃ |
| Радна температура | TC | -КСНУМКС | +25 | +70 | ℃ |
| РФ улазна снага1 | Pin | - | +10 | +20 | дБм |
| Волтажа | Vin | +7 | +12 | +36 | V |
(1) Радни режим континуираног таласа (ЦВ).
Оптичке и електричне спецификације (ТЦ = 22±3℃)
| Параметар | симбол | Услов | минут | Тип. | Макс. | Јединица |
| Таласна дужина | λ | - | - | 1550 | - | nm |
| Фреквенција (3дБ) | fКСНУМКСдБ | Кс опсег | 0.1 | - | 12 | ГХз |
| Ку банд | 1 | - | 18 | |||
| Излазна снага светлости | P | - | 5 | 10 | - | mW |
| Бука релативног интензитета | РИН | - | - | - | -КСНУМКС | дБц/Хз |
| Повратни губитак (ВСВР) | ВСВР | Кс опсег | - | - | 2 | - |
| Ку банд | - | - | 2.2 | |||
| Улаз 1 дБ Компресија | - | - | +13 | +15 | - | дБм |
Напајање (ТЦ = 22±3℃)
| Параметар | минут | Тип. | Макс. | Јединица |
| Волтажа | +7 | +12 | +36 | V |
| струја（КСНУМКС | 0.07 | 0.1 | 1 | A |
(2) Услови испитивања: Вин=+12В.
● Типична крива одговора
Слика 1 Типична крива одзива ЛК-НИ15Т-Кс предајника
Слика 2 Типична крива одзива ЛК-НИ15Т-Ку предајника
● Типични спектрограм

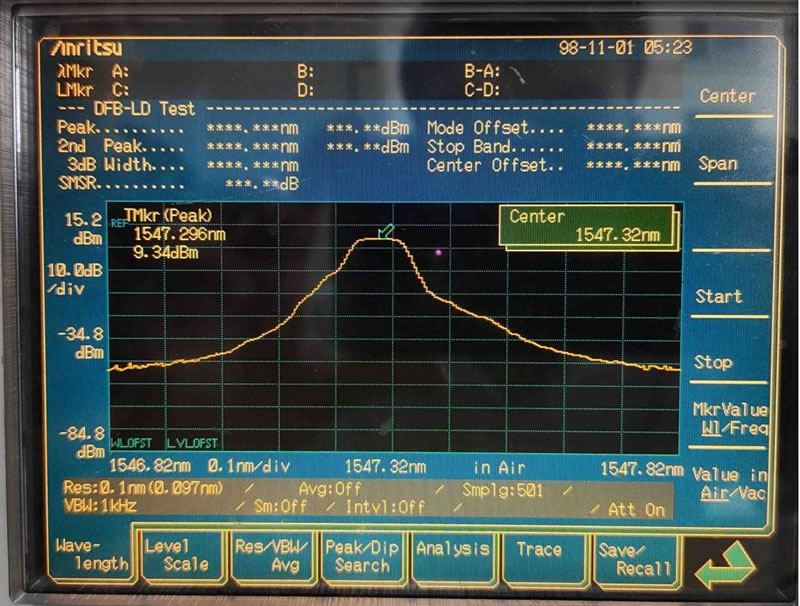

Слика 3 Типични спектрограм ЛК-НИ15Т предајника
● Јединица димензије: мм [инч]
Слика 4 ЛК-НИ15Т Димензија предајника
РФ конектор: СМА
Конектор за напајање: Ј30Ј-9-ЗКП
● Пин за напајање
| Параметар | Opis | ||||||||
| Пин | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Волтажа | + КСНУМКСВ | NC | ГНД | NC | |||||
● Информације за наруџбу
Лист 1:
| симбол | Opis |
| X | 0.1 ～ 12 ГХз |
| Ku | 1 ～ 18 ГХз |
Лист КСНУМКС
| симбол | Конектор | Opis |
| N | Прилагођено | Прилагођено |
| A | ФЦ / АПЦ | Стандардно 9/125μм СМ влакно |
| P | ФЦ / ПЦ | Стандардно 9/125μм СМ влакно |
Примене
Антена＆Радар
Систем електронских противмера
Пренос аналогних РФ веза
Широкопојасна бежична комуникација
Базна станица мобилне комуникације
