ЛК-НИ13Т УВБ директно модулисани предајник
- ДФБ ласер са директном модулацијом велике брзине
- Ултра-широкопојасни (бољи од 18ГХз)
- Аутоматска оптичка контрола снаге
- Температура радног кућишта: (-40℃～70℃)
- Хигх-Динамиц-Ранге
- Велика излазна снага
- Бука ниског релативног интензитета (РИН)
Опис производа
ЛК-НИ13Т предајник је пројектован са скупом напредних компоненти, укључујући ласер са директно модулисаним дистрибуираним повратним информацијама (ДФБ) велике брзине, подсистем за аутоматску контролу оптичке снаге, подсистем за аутоматску регулацију температуре, подсистем за конверзију стабилизације напона и подсистем за надзор и индикацију статуса.
Овај софистицирани оптички предајник ради на таласној дужини од 1310 нм и може се похвалити пропусним опсегом модулације који премашује 18 ГХз, обезбеђујући могућност преноса података велике брзине. Пружа излазну снагу до 10мВ, коју карактерише бука ниског релативног интензитета (РИН), што доприноси његовој одличној стабилности излазне таласне дужине.
Архитектура напајања ЛК-НИ13Т предајника је дизајнирана за један улаз позитивног напона, обезбеђујући стабилан рад у широком опсегу напона од +7В до +36В. Штавише, предајник је опремљен функцијом индикације статуса која потврђује нормалност и напајања и оптичког излаза, пружајући корисницима повратне информације о раду у реалном времену.
Техничке спецификације
Апсолутни максимум Оцене
| Параметар | симбол | минут | Тип. | Макс. | Јединица |
| Температура складиштења | TаКСКСо | -КСНУМКС | +25 | +85 | ℃ |
| Радна температура | TC | -КСНУМКС | +25 | +70 | ℃ |
| РФ улазна снага1 | Pin | - | +10 | +20 | дБм |
| Волтажа | Vin | +7 | +12 | +36 | V |
(1) Радни режим континуираног таласа (ЦВ).
Оптичке и електричне спецификације (ТЦ = 22±3℃)
| Параметар | симбол | Услов | минут | Тип. | Макс. | Јединица |
| Таласна дужина | λ | - | - | 1310 | - | nm |
| Фреквенција (3дБ) | fКСНУМКСдБ | Кс опсег | 0.1 | - | 12 | ГХз |
| Ку банд | 1 | - | 18 | |||
| Излазна снага светлости | P | - | 5 | 10 | - | mW |
| Бука релативног интензитета | РИН | - | - | - | -КСНУМКС | дБц/Хз |
| Повратни губитак (ВСВР) | ВСВР | Кс опсег | - | - | 2 | - |
| Ку банд | - | - | 2.2 | |||
| Улаз 1 дБ Компресија | - | - | +13 | +15 | - | дБм |
Напајање (ТЦ = 22±3℃)
| Параметар | минут | Тип. | Макс. | Јединица |
| Волтажа | +7 | +12 | +36 | V |
| струја（КСНУМКС | 0.07 | 0.1 | 1 | A |
(2) Услови испитивања: Вин=+12В.
● Типична крива одговора

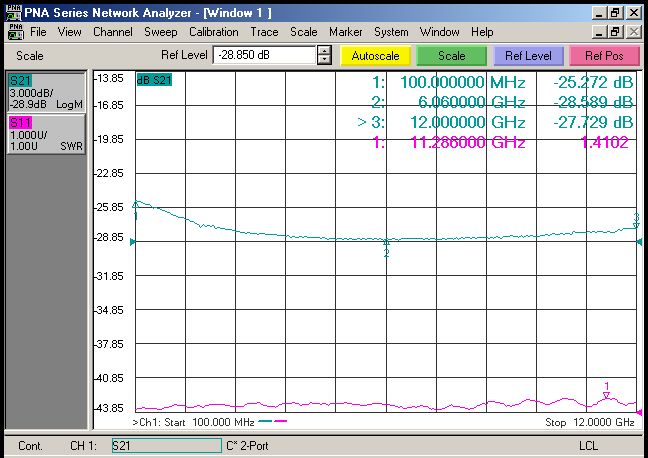

Слика 1 Типична крива одзива ЛК-НИ13Т-Кс предајника
Слика 2 Типична крива одзива ЛК-НИ13Т-Ку предајника
● Типични спектрограм

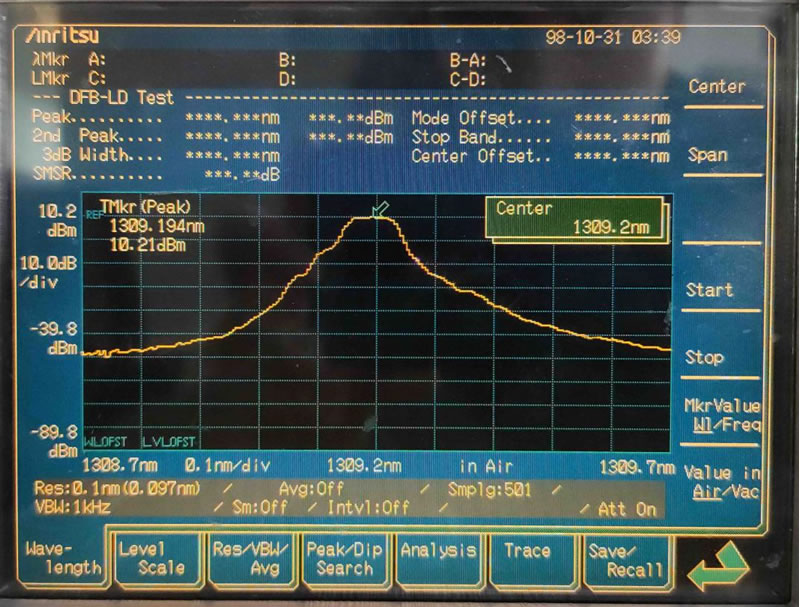

Слика 3 Типични спектрограм ЛК-НИ13Т предајника
● Јединица димензије: мм [инч]
Слика 4 ЛК-НИ13Т Димензија предајника
РФ конектор: СМА
Конектор за напајање: Ј30Ј-9-ЗКП
● Пин за напајање
| Параметар | Opis | ||||||||
| Пин | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Волтажа | Vin | NC | ГНД | NC | |||||
● Информације за наруџбу
Лист 1:
| симбол | Opis |
| X | 0.1 ～ 12 ГХз |
| Ku | 1 ～ 18 ГХз |
Лист КСНУМКС
| симбол | Конектор | Opis |
| N | Прилагођено | Прилагођено |
| A | ФЦ / АПЦ | Стандардно 9/125μм СМ влакно |
| P | ФЦ / ПЦ | Стандардно 9/125μм СМ влакно |
Примене
Антена＆Радар
Систем електронских противмера
Пренос аналогних РФ веза
Широкопојасна бежична комуникација
Базна станица мобилне комуникације
